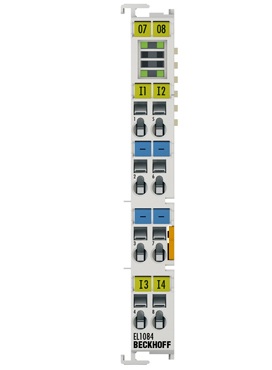

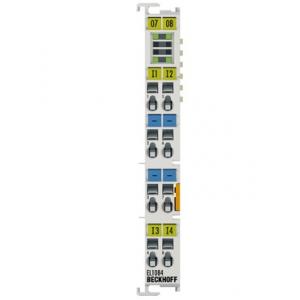

BECKHOFF倍福 輸入端子模塊EL1084 描述

EL1084, EL1088, EL1094, EL1098 | 4-, 8-通道數字量輸入端子模塊 24 V DC，負極電位轉換，EL1084/EL1088 和 EL1094/EL1098 數字量輸入端子模塊從處理層采集二進制控制信號，并以電隔離的形式將這些信號傳輸?shù)缴蠈拥淖詣?dòng)化單元。EL108x 和 EL109x 帶有不同速度的輸入濾波。EL1084 和 EL1094 EtherCAT 端子模塊可以連接 4 個 2 線制的傳感器。8 通道型 EL1088 和 EL1098 適用于單線制連接的多通道傳感器。每個 EtherCAT 端子模塊都有一個 LED 用來指示其信號狀態。

BECKHOFF倍福 輸入端子模塊EL1084 參數

額定電壓     24 V DC (-15 %/+20 %)
“0“ 信號電壓     18…30 V
“1“ 信號電壓     0…7 V
輸入電流     典型值 3 mA
輸入濾波     3.0 ms     3.0 ms     10 μs     10 μs
E-bus 電流消耗     典型值 90 mA
電氣隔離     500 Vrms (E-bus/現場電位)
過程映像中的位寬     4 個輸入位     8 個輸入位     4 個輸入位     8 個輸入位
組態     無地址或組態設置
重量     約 50 g
工作/儲藏溫度     0…+55 °C/-25…+85 °C
相對濕度     95 %，無冷凝
抗振/抗沖擊性能     符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能     符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置     IP 20/ 可變
可插拔式接線     適用于所有 ESxxxx 端子模塊

BECKHOFF倍福 輸入端子模塊EL1084 附件

連接器
訂貨信息     描述
ZS1090-0003     RJ 45 接頭，4 針，IP 20，用于現場裝配
ZS1090-0005     RJ 45 插頭, 8 針，IP 20，用于現場裝配

電纜
訂貨信息     描述
ZB9010     工業 Ethernet/EtherCAT 電纜，固定安裝，CAT5e，4 線制
ZB9020     工業 Ethernet/EtherCAT 電纜，拖鏈適用，CAT5e，4 線制

Ethernet/EtherCAT 橋接器
訂貨信息     電纜
ZK1090-9191-0001     EtherCAT 橋接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005     EtherCAT 橋接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010     EtherCAT 橋接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020     EtherCAT 橋接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030     EtherCAT 橋接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050     EtherCAT 橋接器 AX5101-AX5112， 5.0 m
