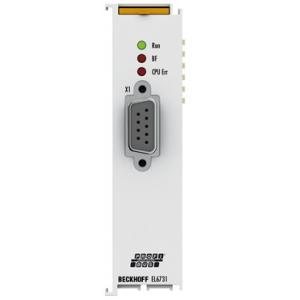

BECKHOFF倍福 主站/從站端子模塊EL6731 描述

PROFIBUS 主站端子模塊 EL6731 的功能類似于 Beckhoff PROFIBUS PCI 接口卡 FC3101 。由于通過 EtherCAT 進行連接，因此 PC 中無需再留有 PCI 插槽。該端子模塊通過其所有的全部功能，對 PROFIBUS 協議進行控制。在 EtherCAT 端子模塊網絡中，可以通過該端子模塊集成任何 PROFIBUS 設備。由于使用了專門開發的 PROFIBUS 芯片，這些端子模塊擁有最新的 PROFIBUS 技術，即擁有用于軸控制和擴展診斷功能的高精度同步模式。這些主站是唯一支持從站不同輪詢速率的主站。

技術特點:

• 周期時間在 200 μs 以上

• PROFIBUS DP, PROFIBUS DP-V1, PROFIBUS DP-V2

• 主站、從站和 PROFIBUS 監視器，速率高達 12 Mbit/s

• 功能強大的參數和診斷接口

• 每個總線用戶的錯誤管理可自由配置

• 以讀取總線配置并自動分配“GSD”文件

也可選擇將 EL6731 用作為從站端子模塊。

BECKHOFF倍福 主站/從站端子模塊EL6731 參數

周期時間     通過使用 CDL 方法，每個從站的 DP 周期可能不同
現場總線     PROFIBUS DP (標準), PROFIBUS DP-V1 (Cl. 1+2: 非循環服務，報警), DP-V2, PROFIBUS MC (等距)
現場總線通道數量     1
功能     主站     從站
數據傳輸速率     9.6 kbaud…12 Mbaud
總線接口     1 個 D-sub, 9 針接口，電隔離
總線設備     最多 125 個從站，每個從站最多有 244 244 byte 輸入、輸出、參數、配置或診斷數據
硬件診斷     狀態 LEDs
E-bus 電流消耗     典型值 240 mA
重量     約 70 g

BECKHOFF倍福 主站/從站端子模塊EL6731 附件

連接器
訂貨信息     描述
ZS1090-0003     RJ 45 接頭，4 針，IP 20，用于現場裝配
ZS1090-0005     RJ 45 插頭, 8 針，IP 20，用于現場裝配

電纜
訂貨信息     描述
ZB9010     工業 Ethernet/EtherCAT 電纜，固定安裝，CAT5e，4 線制
ZB9020     工業 Ethernet/EtherCAT 電纜，拖鏈適用，CAT5e，4 線制

Ethernet/EtherCAT 橋接器
訂貨信息     電纜
ZK1090-9191-0001     EtherCAT 橋接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005     EtherCAT 橋接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010     EtherCAT 橋接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020     EtherCAT 橋接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030     EtherCAT 橋接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050     EtherCAT 橋接器 AX5101-AX5112， 5.0 m
