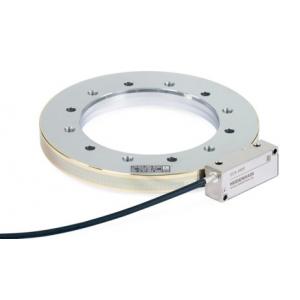

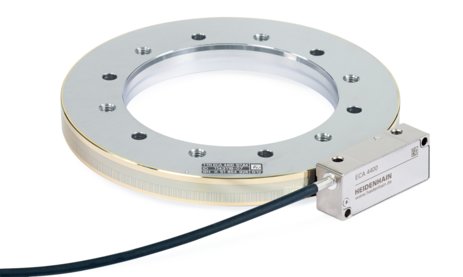

HEIDENHAIN海德漢 角度編碼器AK ECA4410 描述

與ECA 4410系列的絕對角度編碼器，海德漢提供一種用于位置獲取用于安全相關的應用旋轉軸理想的解決方案。在一個安全的控制相結合，編碼器可作為與控制類別SIL 2應用單編碼器系統（按照EN 61 508）和性能水平“D”（根據EN ISO 13849）。的位置的可靠傳輸是基于兩個unabh?ngig生成絕對位置值和錯誤位，然后將其提供給保護控制。編碼器的功能，可用于許多安全功能在整個系統中按照EN 61 800-5-2。非洲經委會4410角度編碼以提供一個安全的絕對位置值的所有時間，包括接通后即可。純串行數據傳輸通過雙向的EnDat 2.2 interface.In除了數據接口發生時，編碼器到電機的機械連接是安全如此相關。用于電驅動器的標準的表D16，EN 61 800-5-2，DEFI未列名作為故障的編碼器和驅動器之間的機械連接的松動確實需要考慮。因?yàn)樗荒鼙ＷC沒有控制將檢測尋求錯誤，經常需要排除故障的機械連接的松動。

HEIDENHAIN海德漢 角度編碼器AK ECA4410 參數

掃頭    AK ECA 4410
接口    EnDat 2.2
訂購名稱    EnDat22
時鐘頻率    ≤16 MHz
計算時間tcal    ≤5μs
電氣連接    電纜1米或3米，帶8針M12連接器（公頭）
電纜長度1）    ≤100米
電壓供應    DC 3.6 V至14 V
功耗（最大）    3.6V：700mW
14 V時：800 mW
電流消耗（典型值）    5 V時：90 mA（無負載）
振動55 Hz至2 000 Hz    ≤500 m /s2（EN 60 068-2-6）
沖擊6 ms    ≤1000 m /s2（EN 60 068-2-27）
工作溫度    -10°C至70°C
保護EN 60 529    IP67
重量 掃頭    18 g（無連接電纜）
連接線    20 g / m
聯軸器（M12）    15克

HEIDENHAIN海德漢 角度編碼器AK ECA4410 規格安裝

材料
關于配合軸和定子的材料，在表中給出的數據是被觀察。
安裝溫度
上螺栓連接的所有信息相對于給定為15℃的溫度安裝至35℃
裝配刻度筒
軸的尺寸過大需要排除故障。的ECA 4400刻度鼓shoulderstand優選地走上配合軸熱收縮，并且另外用螺絲固定。為此，刻度筒必須慢慢安裝前加熱。理想情況下，這是使用在烘箱或加熱板來完成。該圖顯示了不同的鼓直徑適當建議的最低溫度。的最高溫度必須不超過140℃。
期間收縮擬合，使surethat刻度筒和配合軸的孔圖案已正確對準。適當?shù)亩ㄐ妮o助機構（固定螺絲）可以方便的安裝。當刻度鼓冷卻下來，安裝螺釘必須用正確的力矩再次擰緊。用于掃描頭和刻度鼓的組件安裝螺釘必須僅用于固定掃描頭和刻度鼓。不要額外固定用螺絲論文的任何其它組件。
卸下刻度筒
刻度筒在滾筒使用相應的回退螺紋拆卸。要做到這一點，快抹油螺絲，直到刻度筒脫落的軸連續擰緊。
安裝掃描頭
確保編碼器的所有組件DASS模頭直徑specifi陽離子（刻度鼓，掃描頭，安裝輔助）匹配。相關信息標注在ID標簽。在ATS軟件的安裝向?qū)椭源_保沒有掃描頭和刻度筒正確對齊。
附件：
?安裝助劑（相應于鼓直徑）
?在ATS軟件安裝向?qū)?/span>
