特點：
1、測量精度高、重復性好；
2、可安裝在任何裝置，必要時可雙向測量；
3、適合粘度范圍廣；
4、精確流量，通過脈沖記數，可轉換成任何流量單位輸出；
5、適合液壓液和其它礦物基油液如：柴油、機油、動物性油、膠體、松節油、樹脂、蠟質等物質；
6、最大工作壓力可達63Mpa；
7、最大測量范圍可達1:200；
8、具有壓力及溫度檢測點；
9、放大器雖然智能耐溫50℃，放大器和感應頭分分立安裝，采用耐較高溫度的感應頭，使得被測介質溫度可以達+160℃。
測量原理 體積排出量
粘度范圍 5...500mm /s
介質溫度 -20...+100 °C(短時可達+120℃)
環境溫度 -20 ... +85 °C
存儲溫度 -10 ... +70 °C
輸出信號 頻率(0...10KHZ)/ 4 ... 20 mA
供電電壓 12 ... 24 VDC
電氣連接 5針插座, M16 x 0.75
防護類型 (EN 60529 / IEC 529) IP 40
傳感頭擰緊扭矩 ＜0.5 Nm
默認校準粘度 30 mm2/s (cSt)，可訂制
齒輪流量計GFM外殼材料 1.4305
中心和底部材料 0.7060
密封材料 氟橡膠
齒輪材料 1.7131
合適測量電纜 MK 01

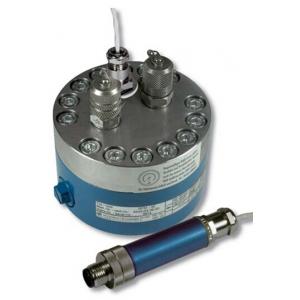

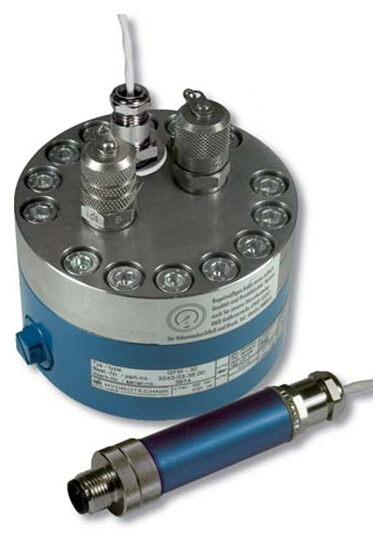

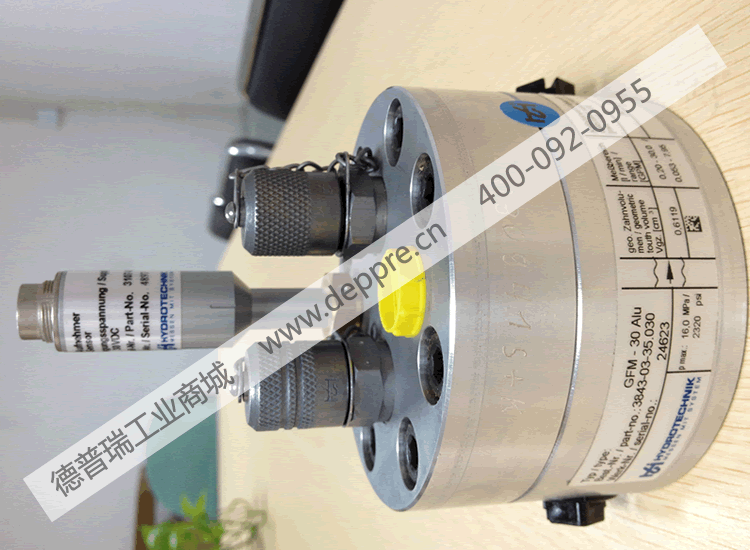

HYDROTECHNIK海德泰尼克 高溫齒輪流量計GFM/QG107 原理應用
應用：GFM/QG107高溫齒輪流量計廣泛應用于石油、石化、天然氣、化工、造紙、汽車、食品等行業，齒輪流量計還用于測量小管徑的微小流量的計量。
原理：液流推動安裝在球形軸承軸上的齒輪轉動,液體通過齒輪與殼體之間的空隙流過，由于每齒之間的間隙相同,齒輪流量計就是根據這一齒輪排量固定的原理來進行工作的。
由于這一原理，測量的精確度基本上不受粘度的影響。
一個非接觸的磁性感應器檢測齒輪的旋轉,每個齒通過切割磁力線,產生一個矩形波輸出，并與數顯表連接配合將流量大小顯示出來。
可選項：當在齒輪流量計上再安裝一個磁性感應器,則可測得雙向脈沖,這樣就可以測得液體流向的變化。
驗收說明
客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。
| 規格參數 | |
|---|---|
| 訂貨號 | 3189-03-35.030 |
| 齒輪幾何容積(cm3) | ~0.609 |
| 允許工作壓力(bar/MPa) | 630/63 |
| 測量范圍(l/min) | 0.2 ... 30.0 |
| 液壓接口 | ISO228-G3/8 |
| 輸出信號 | 頻率 |
| 重量 | 3,700 |
| 貨期 | 6-8周 |
