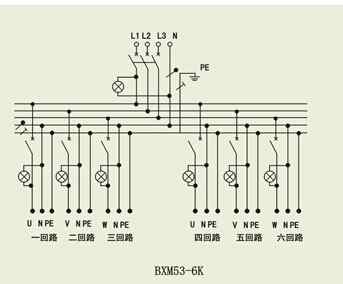

     低壓配電柜的額定電流是交流50Hz，額定電壓380v的配電系統作為動力，照明及配電的電能轉換及控制之用。該產品具有分?jǐn)嗄芰?qiáng)，動熱穩定性好，電氣方案引靈活，組合方便，系列性、實用性強，結構新穎等特點。



    1)配線首先就是要保證導線的截面積能夠承載正常的工作電流，同時要考慮到由于柜內元件的損耗發熱，導線的截面積與載流量的估算見表1，當使用的不是鋁導線而是銅導線，它的載流量要比同規格鋁導線略大一些，可按比鋁導線加大一個線號的載流量。

表1 鋁芯絕緣導線載流量與截面積的倍數關系

    除了保證導線的截面積能夠承載正常的工作電流之外，還應滿足其在特殊條件下的抗拉強度，為此，在有條件的情況下推薦選用銅導線。母線與電器連接時，接觸面應符合現行國家標準GB 50149-2010《電氣裝置安裝工程母線裝置施工及驗收規范》的有關規定。

2)柜內配線使用的絕緣導線的最小截面積應為1.0 mm2。對于低電平的電子電路允許采用截面積小于1. 0mm2的導線（但不得小于電子設備制造廠對安裝導線截面積的要求）。
①連接電源指示燈導線截面積為1.5 mm2；
②進入斷路器和漏電開關的單回路導線的最小截面積為1.5 mm2；
③斷路器跨接線的最小截面積為2.5 mm2：
④變壓器一次繞組進線的最小截面積為1.5 mm2；
⑤控制線路電源跨接線最小截面積為1.5 mm2；
⑥控制線路最小截面積為1.0 mm2；
⑦面板控制回路至柜內接線最小截面積為1.0 mm2；
⑧電壓表導線連接導線截面積為1. 5 mm2；
⑨電流互感器連接導線截面積為1. 5 mm2；
⑩傳感器連接導線的最小截面積為1. 0 mm2；
⑩面板備用線截面積為1. 0 mm2；
⑥柜內照明用線截面積為1. 0 mm2。
柜內至面板等活動部分的過渡導線，應有足夠的可繞性，推薦采用RV多股軟導線。

3)連接導線的絕緣應是防潮、防霉及滯燃的，其絕緣電壓等級為：線路工作電壓小于或等于100V時，絕緣電壓等級應大于或等于250V;線路工作電壓大于100V、小于或等于450V時，絕緣電壓等級應大于或等于500V。常用的BV型絕緣電線的絕緣層厚度應不小于表2中的規定。

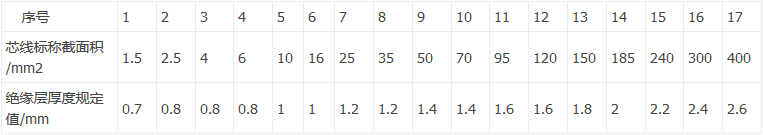

表2  BV型絕緣電線的絕緣層厚度

4)導線應嚴格按照圖樣的標號，正確地接到指定的接線柱上。
①接線應排列整齊、清晰、美觀，導線絕緣良好、無損傷；
②外部接線不得使電器內部受到額外應力；
③避免將幾根導線接到同一接線柱上，一般元件上的接頭不宜超過2-3個。當幾個導線接頭接到同一接線柱上時，接頭之間應平貼、整體接觸良好。

5)對控制電路導線的顏色以其導通的電壓等級來區分的方法在實際應用中有明顯的用意，對于操作維護維修的人員來說既明顯地表示了對電壓危險程度的分級，也大致示意導線所在的回路。
    ①交流三相主電路通常用黃、綠、紅顏色來加以區分，以防止紊亂；
    ②主電路導線頭、尾端部一律用彩色塑套管進行標示（黃、綠、紅）；
    ③工作電壓為AC380V及以上的電源線用黑色導線連接；
    ④工作電壓為AC220V的電源線用紅色導線連接；
    ⑤工作電壓為AC110V電源線用橙色導線連接；
    ⑥工作電壓為DC36V電源線用紫色導線連接；
    ⑦工作電壓為DC24V電源線用藍色導線連接；
    ⑧工作電壓為DC12V電源線用綠色導線連接；
    ⑨工作電壓為DC5V電源線用白色導線連接；
    ⑩工作電壓為DC0V電源線用黑色導線連接；
    ⑩傳感器信號及模擬信號線用白色導線連接；

    ⑥電源指示燈連接導線顏色與電源電壓等級相同；
    ⑩電壓表連接導線顏色與其指示的電壓等級相同；
    ⑩電流互感器用黑色導線連接；
    ⑩備用導線用黃色導線連接。
    柜內采用清一色黑色導線時，應在母線排、斷路器、接觸器等引線端，使用三色絕緣膠帶包裹或使用成品彩色塑套，以標明相色，使主電路的標識明確、統一。

6)接線端頭應套有打印的號碼管標志，字跡清晰、統一、美觀。推薦使用電子號碼管打印機（亦稱電子印號印字機）。
7)連接導線端部一般應采用專用電線接頭。線端應使用材質合格的銅接頭和與其匹配的標準壓接工具，當設備接線柱結構是壓板插入式時，使用扁針銅接頭壓接后再接入。當導線為單芯硬線則不能采用電線接頭，可將線端作成環形接頭后再接入。

    ①如進入斷路器的導線截面積小于6 mm2，當接線端子為連接片式時，先將導線用銅接頭壓接處理，以防止導線的散亂；如導線截面積大于6 mm2，應將裸露銅線部分用細銅絲環繞綁緊后再接入連接片。
    ②截面積為10 mm2及以下的單股銅芯線和單股鋁芯線可直接與電器、設備的端子連接。
    ③截面積為2.5 mm2及以下的多股銅芯線的線芯應先擰緊搪錫，或壓接端子后再與電器、設備的端子連接。
    ④截面積大于2.5 mm2的多股銅芯線的終端，除設備自帶插接式端子外，應焊接或壓接端子后再與設備、器具的端子連接。

8)導線端部的絕緣剝除長度如下（設導線端部的絕緣剝除長度為L）：
    ①當導線端部用管狀接頭（閉口）時，L取線芯插入管狀接頭套筒的長度L．再加上2-3Mm，即L=L1+(2~3)；當導線端部用板狀接頭（開口）時，L取線芯插入管狀接頭套筒的長度L1再加上1-2mm，即L= L1+(1-2)；
    ②導線端部無接頭時，對插入式接頭L取插入式接線板的插接長度；對環形接頭L取環形接頭的長度加適當直線部分，直線部分的長度應按平墊圈半徑考慮，使平墊圈恰好緊靠絕緣切口壓在環形接頭上，而不壓到絕緣層上。

9)剝除導線絕緣應采用專用的剝線刀、剝線鉗，操作時不得損傷線芯，也不得損傷未剝除的絕緣，切口應平整，并盡可能垂直于線芯軸心線。線芯上不得有油污、殘渣等。

10)熔焊連接的焊縫，不應有凹陷、夾渣、斷股、裂縫及根部未焊合的缺陷。焊縫的外形尺寸應符合焊接工藝評定文件的規定，焊接后應及時清除殘余焊藥和焊渣。錫焊連接的焊縫應飽滿，焊點應表面光滑。焊劑應無腐蝕性，焊接后應及時清除殘余焊劑。

11)線槽內導線所占據的截面積應符合行線設計規定；當設計無規定時，包括絕緣層在內的導線總截面積不應大于線槽截面積的60%。在可拆卸蓋板的線槽內，包括絕緣層在內的導線接頭處所有導線截面積之和不應大于線槽截面積的75%，在不易拆卸蓋板的線槽內，導線的接頭應置于線槽的接線盒內。端子等集中布置的元件的短接線不進入線槽，以方便檢查和節省線槽排線空間。

12)導線連接片或其他專用夾具，應與導線線芯規格相匹配。緊固件應擰緊到位，防松裝置應齊全。

13)導線與電器元件間采用螺栓連接、插接、焊接或壓接等，均應牢固可靠。
    ①柜內所有導線接頭除專用接線設計外，必須用標準壓接鉗和符合標準的銅接頭連接。
    ②接頭在壓接前，應除去銅芯線上的絕緣層、殘渣及油污。
    ③環形接頭的繞圈方向應與接線柱螺母旋緊方向一致。
    ④壓接前檢查接頭，不得有傷痕、銹斑、裂紋、裂口等妨礙使用的缺陷。
    ⑤套管連接器和壓模等應與導線線芯規格相匹配。壓接時，壓接深度、壓接口數量和壓接長度應符合產品技術文件的有關規定。

14)柜門面板控制線完成后必須放置至少20%備用線，最少為3根。備用線的柜內長度應以能連接柜內最遠元件為準。如果面板無線槽，把備用線卷成100 mm直徑的線卷，并用扎帶可靠固定在面板扎線攀處。

15)柜內信號電路、plc輸入電路的布線盡量不與主電路及其他電壓等級電路的控制線同線槽敷設，并應采取必要的防干擾措施。
16)引入盤柜的電纜應排列整齊、編號清晰、避免交叉，并應固定牢固，不得使所接的端子排受到機械力。
17)有脫扣裝置的低壓斷路器，其接線應符合相序要求，脫扣裝置的動作應可靠。帶有接線標志的熔斷器、電源線應按標志進行接線。螺旋式熔斷器的安裝，其底座嚴禁松動，電源應接在熔芯引出的端子上。
18)面板和柜體的接地跨接導線不應纏人線束內。
