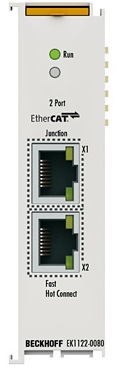

BECKHOFF倍福 EtherCAT分支耦合器 EK1122-0080 描述

EK1122-0080 | 2 端口 EtherCAT 分支耦合器，支持快速熱連接。熱連接是 EtherCAT 的一個優秀特點，熱連接技術方便用戶在系統運行期間通過添加設備或去除設備來修改系統拓撲結構。EK1122-0080 作為標準支持熱連接技術的設備已經可以在設備拓撲結構發生改變時，快速建立通訊。支持快速熱連接技術的 EK1101-0080 進一步減少了所需要的連接時間，從而滿足快速換刀的需求。為了保證快速熱連接技術的高速性，配置時需要將帶有特別標識的快速熱連接耦合器互相配合使用。另外，具有快速熱連接功能的 EK1101-0080 EtherCAT 分支耦合器進一步豐富了支持快速熱連接技術的 EK1122-0080 EtherCAT 耦合器產品家族。

BECKHOFF倍福 EtherCAT分支耦合器 EK1122-0080 參數

EtherCAT 系統內的任務     連接 EtherCAT 分支耦合器
數據傳輸介質     Ethernet/EtherCAT 電纜（最低 CAT 5），屏蔽型
站點之間的距離     100 m (100BASE-TX)
協議     EtherCAT
延遲     約 1 μs
數據傳輸率     100 Mbaud
組態     無需配置
總線接口     2 x RJ45
電源     由 E-bus 供電
電流消耗     通常為 220 mA
重量     約 65 g
工作/儲藏溫度     -25…+60 °C/-40…+85 °C
相對濕度     95 %，無冷凝
抗振/抗沖擊性能     符合 EN 60068-2-6/EN 60068-2-27 標準
抗電磁干擾/抗電磁輻射性能     符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置     IP 20/可變
認證     CE

BECKHOFF倍福 EtherCAT分支耦合器 EK1122-0080 可選附件

連接器
訂貨信息     描述
ZS1090-0003     RJ 45 接頭，4 針，IP 20，用于現場裝配
ZS1090-0005     RJ 45 插頭, 8 針，IP 20，用于現場裝配
電纜
訂貨信息     描述
ZB9010     工業 Ethernet/EtherCAT 電纜，固定安裝，CAT5e，4 線制
ZB9020     工業 Ethernet/EtherCAT 電纜，拖鏈適用，CAT5e，4 線制
Ethernet/EtherCAT 橋接器
訂貨信息     電纜
ZK1090-9191-0001     EtherCAT 橋接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005     EtherCAT 橋接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010     EtherCAT 橋接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020     EtherCAT 橋接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030     EtherCAT 橋接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050     EtherCAT 橋接器 AX5101-AX5112， 5.0 m
用于 KS 系列總線端子模塊、ES 系列 EtherCAT 端子模塊的連接器
訂貨信息     描述
ZS2010     用于 KS 和 ES 系列端子模塊的連接器，10 件，備件（KS/ES 供貨時帶連接器）
ZS2010-0010     KS 和 ES 系列端子模塊的編碼插針和插孔（100 個插孔和 100 個插針為一組）。
安裝輔助工具
訂貨信息     描述
ZB8700     一字螺絲刀
裝配工具，用于壓入總線耦合器和總線端子模塊上的彈簧夾
總線系統外殼
BG1558 和 BG1559 外殼尤其適用于對防護等級要求較高的（IP 65）緊湊型 I/O 站點構建，外殼配有安裝導軌。
根據需要，我們可在外殼里安裝總線耦合器、總線端子模塊、法蘭和 PG 螺紋配件，亦可根據要求提供其它規格尺寸。
訂貨信息     描述
BG1558     總線系統外殼 400 mm x 200 mm x 120 mm（W x H x D），帶安裝導軌和安裝孔
BG1559     總線系統外殼 600 mm x 200 mm x 120 mm（W x H x D），帶安裝導軌和安裝孔
用于 KM 和 EM 模塊的連接器
訂貨信息     描述
ZS2001-0001     用于 KM/EM 模塊的連接器，1 針，不帶 LED；備件 (KM/EM 端子模塊供貨時帶連接器.)
ZS2001-0002     用于 KM/EM 模塊的連接器， 1 針，帶 LED；備件
(KM/EM 端子模塊供貨時帶連接器.)
ZS2001-0004     用于 KM/EM 模塊的連接器， 3 針，帶 LED；備件
(KM/EM 端子模塊供貨時帶連接器.)
ZS2001-0005     KM 模塊連接器， 1 針，不帶 LED，標簽(1…10); 備件 (KM/EM 端子模塊供貨時帶連接器.)
