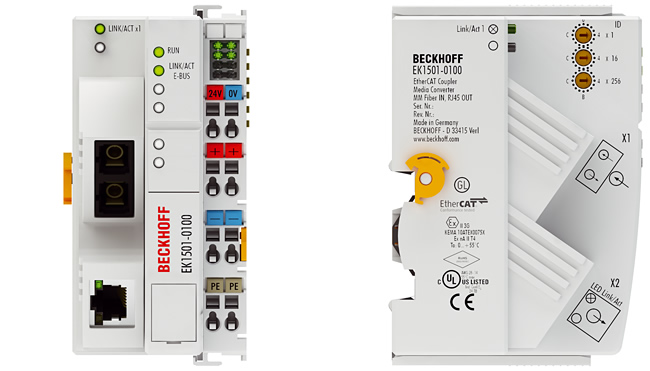

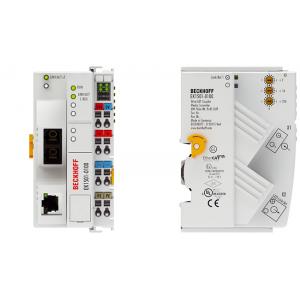

BECKHOFF倍福 EtherCAT耦合器EK1501-0100 描述
EK1501-0100 | EtherCAT 耦合器，帶 ID 撥碼開關的介質轉換器（多模光纖 IN， RJ45 OUT）。EK1501-0100 耦合器用于連接 EtherCAT 與 EtherCAT 端子模塊（Elxxxx）。一個站點由一個 EK1501-0100 耦合器、任意多的 EtherCAT 端子模塊、一個 EL9011 總線末端端子模塊或一個 EtherCAT 擴展端子模塊 EK1110 組成。該耦合器將來自 100BASE-FX 以太網的傳遞報文轉換為 E-bus 信號。通過多模光纖連接，兩個耦合器之間的距離最遠可達 2 千米。
此外，耦合器作為通訊介質轉換器，將光纖轉換為RJ45 接口。它適用于多模光纖，能夠保證正確雙向傳輸，延遲時間恒定。EK1501-0100 帶有 3 個十六進制 ID 撥碼開關，用于給一組 EtherCAT 設備分配一個 ID，并可以將該組設備放置在 EtherCAT 網絡中的任何位置。因而，可輕松實現各種可變的拓撲結構。
BECKHOFF倍福 EtherCAT耦合器EK1501-0100 參數
EtherCAT 系統內的任務 將介質從多模光纖轉換為 RJ45 接口的耦合器，并連接 EtherCAT 端子模塊（ELxxxx）
數據傳輸介質 多模玻璃纖維 50/125 μm；以太網/EtherCAT 電纜（最低 CAT 5），屏蔽型
站點之間的距離 最長 2 千米(100BASE-FX)；最長 100 米 (100BASE-TX)
EtherCAT 端子模塊數量 最多 65,534 個
外設信號類型/數量 最大 4.2 GB 可尋址 I/O 接點
組態 ID 數量 4096
協議 EtherCAT
延遲 約 1 μs
數據傳輸率 100 Mbaud
組態 無需配置
總線接口 1 x SC 雙工；1 x RJ45
電源 24 V DC (-15 %/+20 %)
輸入電流 130 mA +（總 E-bus 電流）/4
E-bus 電流消耗 –
24 V DC 電流消耗 通常為 70 mA
E-bus 電流負載 2000 mA
電源觸點 最大 24 V DC / 最大 10 A
重量 約 190 g
工作/儲藏溫度 -25…+60 °C/-40…+85 °C
相對濕度 95 %，無冷凝
抗振/抗沖擊性能 符合 EN 60068-2-6/EN 60068-2-27 標準
抗電磁干擾/抗電磁輻射性能 符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置 IP 20/可變
認證 CE
BECKHOFF倍福 EtherCAT耦合器EK1501-0100 附件
EtherCAT POF POF線纜和EtherCAT連接器
接插件 電源線和連接器
