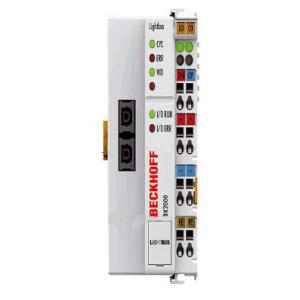

BECKHOFF 總線耦合器 BK2020 產品描述
BK2020 總線耦合器用于連接 Lightbus 系統與電子端子排，這些端子排可以通過模塊化方式擴展。
一個節點由一個總線耦合器、1- 64 個任意數量的端子模塊以及一個末端端子模塊組成。
通過K-bus 擴展技術，用“經濟增強型”總線耦合器 BK2020 最多可連接 255 個空間分布式總線端子模塊到一個總線耦合器中。
”經濟增強型”系列耦合器支持所有 Beckhoff 系統總線端子模塊。
每個從站可對多達 1020 個數字量信號和最多 128 個模擬量輸入和輸出通道進行配置。
總線耦合器自動識別所連接的總線端子模塊，建立輸入/輸出與過程映像字節的聯系。
第一個輸入/輸出信號占一個字節（LSB）的第一位，從左邊開始，依次排列。
總線耦合器將其它信號插入到該字節中。輸入和輸出區被清晰地區分開來。
如果輸入或輸出的數量超過 8 位，則總線耦合器會自動從下一個新的字節開始。
Lightbus 系統是一種快速、安全的串行現場總線系統。
Lightbus 采用環狀結構，在一個環路上最多可連接 254 個站。
在數據傳輸方面采用了操作簡便的標準型光纖技術，性能優越。
借助于一個優化的高效報文結構，Lightbus 可實現高用戶數據傳輸速率。32 位的用戶信息所需的傳輸時間為 25 μs。
對模擬量 I/O、位置測量等復雜信號的處理。
只要用戶將它們連接起來，處理模擬量輸入/輸出信號與處理其它種類的信號沒有什么區別。
控制器過程映像區內的信息以字節陣列的格式顯示。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每一個具體應用最佳匹配。
根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。
使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式永久存儲這些設置。
上電時，控制器自動完成所需設置。
由于 Lightbus 采用了高速存取的方式，可以存取特定的 I/O 數據和僅對所需的數據進行讀或?qū)憽?/span>
數據按照所需的優先級進行交換，不會產生空耗。
BECKHOFF 總線耦合器 BK2020 產品參數
I/O 站數量 254
I/O 點數 16,192
數據傳輸介質 光纖導線: APF（塑料）光纖 (1,000 μm) 或 HCS 光纖(200 μ)
站點之間的距離 APF 光纖：45 m，HCS 光纖：300 m
數據傳輸速率 2.5 Mbaud
數據傳輸時間 對于 10 個模塊，每個模塊 32 位輸入、32 位輸出，0.26 ms（不包括 K-bus 運行時間）
啟動電流 約 2.5 倍持續電流
建議保險絲容量 ≤ 10 A
K-bus 供電電流 1,750 mA 500 mA 1,750 mA
電源觸點 最大 24 V DC / 最大 10 A
電氣隔離 500 Vrms (電源觸點/電源電壓/ Ethernet)
站點之間的距離 APF 光纖：45 m，HCS 光纖：300 m
工作/儲藏溫度 0…+55 °C/-25…+85 °C
