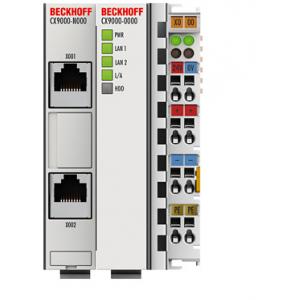

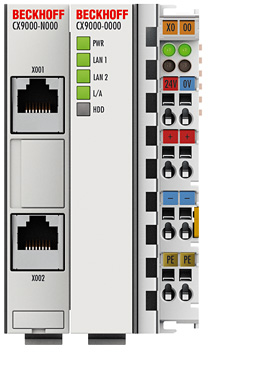

BECKHOFF倍福 CPU模塊CX9000 描述

CX9000 是一種可以安裝在 DIN 導軌上的緊湊型以太網控制器，配備了帶 XScale®技術的 Intel®IXP 420 處理器，時鐘頻率為 266 MHz。Beckhoff I/O系統可以直接集成到 CPU模塊中。CX9000 有兩個基本的版本： 一個用于帶 K-bus 的端子模塊，另一個用于帶 E-bus 的 EtherCAT 端子模塊。CX9000 包括 CPU、帶兩種配置選項的內部閃存、主內存（RAM）（有兩種尺寸可用）及用作非易失性內存的 NOVRAM?；九渲眠€包含 2 個以太網 RJ 45 接口。這兩個接口與一個內部交換機相連，用戶可以在不使用額外以太網交換機的情況下簡便地創建線型拓撲結構。

該設備還以 I 型和 II 型 CF 卡的形式提供了可選的存儲介質。操作系統為 Microsoft Windows CE。TwinCAT 自動化軟件將 CX9000 系統轉換為一個功能強大的 PLC 和運動控制系統，無論在帶或不帶可視化功能的情況下都可以進行操作。出廠前，可以將更多的系統接口連接到 CPU 模塊上?？蛇x模塊 CX9000-N010 可通過 DVI 或 VGA 輸入經由 DVI 或 USB 接口連接到 Beckhoff 控制面板或標準顯示器。諸如打印機、掃描儀、鼠標、鍵盤、海量存儲器，CD-RW 等設備可通過 USB 2.0 接口進行連接。CX9000-N030 模塊提供兩個串行 RS232 接口，最大傳輸速度可以達到 115 kbaud。這兩個接口可作為 RS422/RS485，此時，訂貨標識應為 CX9000-N031。

BECKHOFF倍福 CPU模塊CX9000 參數

處理器  帶 XScale 技術的266 MHz Intel IXP420

閃存  16 MB 閃存（內置，可擴展到 32MB）

主內存  64 MB 內存（內置，可擴展到 128 MB）

接口  2 x RJ 45（以太網，內部交換機）10/100 Mbit/s

診斷 LED  1 x 電源，2 x LAN，1 x L/A， 1 x 閃存存取  1 x 電源，2 x LAN，

1 x K-bus，1 x 閃存存取

時鐘  由電池供電的內置時鐘，用于顯示時間和日期

操作系統  Microsoft Windows CE

控制軟件  TwinCAT CE PLC run-time

電源  24 V DC (-15 %/+20 %)

絕緣強度  500 Vrms (電源/內部電路)

I/O 接口  E-bus （EtherCAT 端子模塊）  K-bus （總線端子模塊）

NOVRAM  128 kbytes

I/O-DPRAM  –  4 kbytes

I/O端子模塊電源  2 A  1.75 A

最大功耗  6 W（包括系統接口 CX9000-xxxx）

尺寸s（W x H x D）  58 mm x 100 mm x 91 mm

重量  約 236g（不帶風扇盒），約 460g（帶風扇盒，用于帶 DVI/USB 接口的不同型號）

工作/儲藏溫度  0…+55 °C/-25…+85 °C

相對濕度  95 %，無冷凝

抗振動/抗沖擊性能  符合 EN 60068-2-6/EN 60068-2-27/29 標準

抗電磁及瞬時脈沖干擾/靜電放電  符合 EN 61000-6-2/EN 61000-6-4 標準

防護等級  IP 20

BECKHOFF倍福 CPU模塊CX9000 可選配置

有兩種帶不同處理器的控制器可供選擇：

CX9010: Intel®IXP420，帶 XScale®技術, 533 MHz

CX9000: Intel®IXP420，帶 XScale®技術, 266 MHz

這樣一來，即使是面對復雜的自動化任務，它們也能提供足夠的計算能力。CX9000 系列不需要外部存儲介質 – 設備從內部閃存啟動操作系統。由于設備的功耗較低，在規定的運行范圍內無需使用風扇，因而 CX9000/CX9010 嵌入式 PC 也就不需要旋轉部件。與通常的 CX 系列產品一樣，該設備外殼為模塊化機械設計。在其基本配置里，該緊湊型設備的尺寸僅為 58×100×91 毫米。
