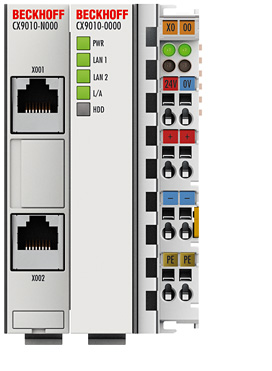

BECKHOFF倍福 CPU模塊CX9010 描述

CX9010 是一種可以安裝在DIN 導軌上的緊湊型以太網控制器，配備了帶 XScale?技術的 Intel?IXP 420 處理器，時鐘頻率為 533 MHz。Beckhoff I/O系統可以直接集成到 CPU模塊中。CX9010 有兩個基本的版本：一個用于帶 K-bus 的總線端子模塊，另一個用于帶 E-bus 的 EtherCAT 端子模塊。CX9010 包含 CPU、內部閃存、主內存（RAM）以及作為易失性?xún)?nèi)存的 NOVRAM?；九渲眠€包括 2 個以太網 RJ 45 接口。這兩個接口與一個內部交換機相連，用戶可以在不使用額外以太網交換機的情況下簡便地創建線型拓?fù)浣Y(jié)構。

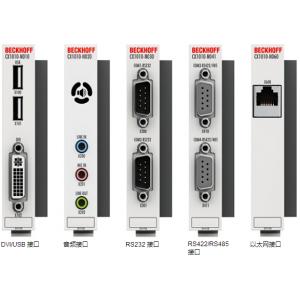

該設備還以 I 型和 II 型 CF 卡的形式提供了可選的存儲介質。操作系統為 Microsoft Windows CE。TwinCAT 自動化軟件將 CX9010 系統轉換為一個功能強大的 PLC 和運動控制系統，無論在帶或不帶可視化功能的情況下都可以進行操作。出廠前，可以將更多的系統接口連接到 CPU 模塊上?？蛇x模塊 CX9010-N010 可通過 DVI 或 VGA 輸入接口經由 DVI 或 USB 接口連接到 Beckhoff 控制面板或標準顯示器。諸如打印機、掃描儀、鼠標、鍵盤、海量存儲器，CD-RW 等設備可通過 USB 2.0 接口進行連接。CX9010-N030 模塊提供兩個串行 RS232 接口，最大傳輸速度可以達到 115 kbaud。這兩個接口可作為 RS422/RS485，此時，訂貨標識應為 CX9010-N031。

BECKHOFF倍福 CPU模塊CX9010 參數

處理器  帶 XScale 技術的Intel IXP420，時鐘頻率 533 MHz

閃存  32 MB 閃存（內置，不可擴展）

主內存  128 MB 內存（內置，不可擴展）

接口  2 x RJ 45（以太網，內部交換機）10/100 Mbit/s

診斷 LED  1 x 電源，2 x LAN，

1 x L/A，1 x 閃存存取  1 x 電源，2 x LAN，

1 x K-bus，1 x 閃存存取

時鐘  由電池供電的內置時鐘，顯示時間和日期

操作系統  Microsoft Windows CE

控制軟件  TwinCAT CE PLC Run-Time 或者 TwinCAT CE PTP Run-Time

電源  24 V DC (-15 %/+20 %)

絕緣強度  500 Vrms (電源/內部電路)

I/O 接口  E-bus (EtherCAT 端子模塊)  K-bus (總線端子模塊)

NOVRAM  128 kbytes

I/O-DPRAM  –  4 kbytes

I/O端子模塊電源  2 A  1.75 A

最大功耗  6 W（包括系統接口 CX9010-xxxx）

尺寸 (W x H x D)  58 mm x 100 mm x 91 mm

重量  約 460 g

工作溫度 / 儲藏溫度  0…+50 °C/-25…+85 °C

相對濕度  95 %, 無冷凝

抗振動/抗沖擊性能  符合 EN 60068-2-6/EN 60068-2-27/29 標準

抗電磁及瞬時脈沖干擾/靜電放電  符合EN 61000-6-2/EN 61000-6-4 標準

防護等級  IP 20

BECKHOFF倍福 CPU模塊CX9010 可選配置

CX9000/CX9010 控制器有兩種型號可供選擇：帶 K-bus，用于與總線端子模塊直接進行連接； E-bus 型，用于與 EtherCAT 端子模塊直接進行連接。

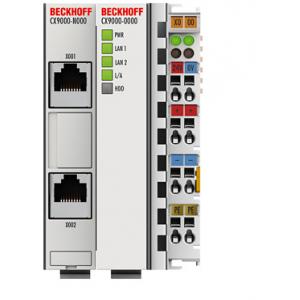

CX9000-0000: 嵌入式 PC，集成了 EtherCAT 端子模塊接口（E-bus）

CX9010-0000: 嵌入式 PC，集成了 EtherCAT 端子模塊接口（E-bus）

CX9000-1000: 嵌入式 PC，集成了總線端子模塊接口（K-bus）

CX9010-1000: 嵌入式 PC，集成了總線端子模塊接口（K-bus）
